GPRS温度/温湿度采集器的介绍说明
GPRS温度/温湿度采集器产品特点：
1、可实时采集温度、湿度数据，采集间隔可调。
2、产品能全程跟踪记录疫苗冷藏车、运输车、展柜，恒温恒湿箱、药品仓库、冷库、机房、车间、库房、实验室等环境温度、湿度变化。
3、用户可以通过数据管理软件对所取数据进行查看、分析并可将图表或报表存档、打印出来。
4、液晶显示，在线显示温度、湿度数据，时钟，报警等信息，现场实时温度环境一目了然。
5、用户可以根据实际需要任意设置报警的上下限，软件会识别显示记录超限数值；同时只需要进行简单设置即可以使用数据超限后发送提醒短信。
6、可根据需要扩展输出控制功能。
7、稳定性高可24小时不间断工作，是替代传统温度记录仪的新式产品。
8、仪器只需要一张开通GPRS功能的SIM卡即可工作，将数据自动按照设置间隔上传至远端服务器，不需要人员干预即可实现远程监测，远端服务器支持固定IP和DNS两种方式。
9、整机功耗小，采用电池供电，内置800maH可充电锂电池，不需要专用充电器，只需9v-12v直流电源即可，电池充放电保护电路设计，防止电池过充过放，电池电量充满情况下，完全使用电池工作至少可使用8小时（排除恶劣条件）。
GPRS温度/温湿度采集器产品特点：
1、可实时采集温度、湿度数据，采集间隔可调。
2、产品能全程跟踪记录疫苗冷藏车、运输车、展柜，恒温恒湿箱、药品仓库、冷库、机房、车间、库房、实验室等环境温度、湿度变化。
3、用户可以通过数据管理软件对所取数据进行查看、分析并可将图表或报表存档、打印出来。
4、液晶显示，在线显示温度、湿度数据，时钟，报警等信息，现场实时温度环境一目了然。
5、用户可以根据实际需要任意设置报警的上下限，软件会识别显示记录超限数值；同时只需要进行简单设置即可以使用数据超限后发送提醒短信。
6、可根据需要扩展输出控制功能。
7、稳定性高可24小时不间断工作，是替代传统温度记录仪的新式产品。
8、仪器只需要一张开通GPRS功能的SIM卡即可工作，将数据自动按照设置间隔上传至远端服务器，不需要人员干预即可实现远程监测，远端服务器支持固定IP和DNS两种方式。
9、整机功耗小，采用电池供电，内置800maH可充电锂电池，不需要专用充电器，只需9v-12v直流电源即可，电池充放电保护电路设计，防止电池过充过放，电池电量充满情况下，完全使用电池工作至少可使用8小时（排除恶劣条件）。
一、技术参数：
|
名称 |
温湿度采集器 |
温度采集器 |
低温采集器 |
|
型号 |
CH-GWS20
（内置温湿度探头） |
CH-GW11(一个外置温度探头) |
CH-GW14(一个外置低温探头) |
|
CH-GWS21
（外置温湿度探头） |
CH-GW21(两个外置温度探头) |
CH-GW24(两个外置低温探头) | |
|
传感器 |
霍尼韦尔湿度和NTC温度 |
NTC |
PT1000 |
|
温度范围 |
-20℃~70℃ |
-40℃~100℃ |
-100℃~50℃ |
|
精度 |
±3% / ±0.5℃ |
±0.5℃ |
±1℃ |
|
分辨率 |
0.1 | ||
|
记录容量 |
4096组数据，记满后覆盖最初的数据，先进先出原则 | ||
|
记录间隔 |
10秒，20秒，30秒，15分，30分，1小时，2小时 | ||
|
通讯方式 |
内置GPRS模块，需装SIM卡（限移动或联通，大芯片卡） | ||
|
数据发送间隔 |
1分钟~1小时可设置 | ||
|
供电方式 |
内置可充电电池+充电适配器 | ||
|
显示方式 |
LCD显示 | ||
|
液晶尺寸 |
40mm*62mm | ||
|
尺寸大小 |
102mm*109mm*29mm | ||
二、使用注意事项：
1、仪器主机不防水，使用时切勿将主机置于露天环境或者液体中，避免与腐蚀气体和液体接触。
2、仪器主机的正常工作范围：-20~70℃，10%~90%，超出该范围将出现不可预期的结果。
3、采集器采用内置3.6V的可充电电池，该电池遇火会爆炸，请远离火源。
4、仪器外部充电器电压为：9V~12V，2A直流电，推荐使用本公司配套的电源适配器，仪器要保持有电，不要让仪器放完电，要关机充电。
5、仪器出现故障时，非公司专业人员请勿自行拆卸维修，如需更换电池，请严格安装说明书中的操作步骤进行。
6、仪器内置GPRS模块，推荐使用中国移动或中国联通的SIM卡（大芯片卡）。
7、仪器可以选配微型打印机：CH-P2，具体见打印机介绍和使用说明。

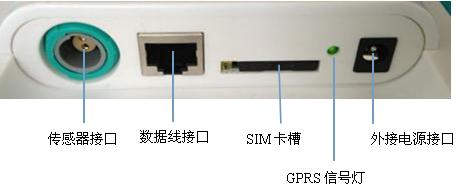

三、GPRS仪器接口示意图
三、液晶显示屏图示和指示灯介绍：
指示灯：
仪器面板有红、绿两只指示灯指示电池状态，当外部适配器插上，电池充电，红灯亮，LCD显示屏的电池容量显示消失，电池充满后，红灯灭，绿灯亮，充电时请关闭仪器。
仪器底部的绿色指示灯表示通讯，绿灯闪烁表示通讯正常。

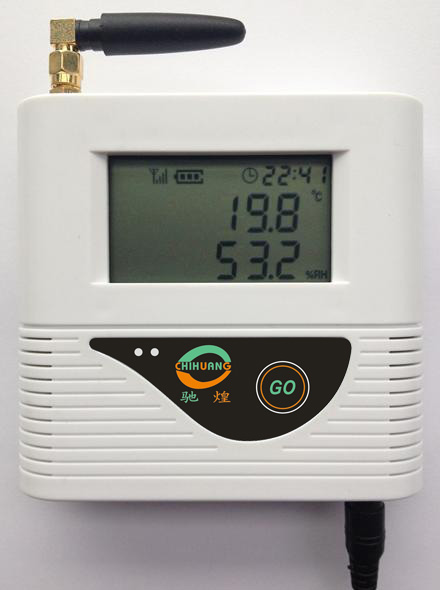

液晶显示屏：
本仪器采用大屏幕LCD显示屏，采集器的各种状态可以再LCD显示屏上很直观的显现出来
四、仪器基本操作：
四、仪器基本操作：
开关机
仪器开关机有两种设置方法：
A、使用按键设置，按下仪器面板上的 GO 键，长按5秒钟可以开关机
B、用通讯线（232转 水晶头数据线）连接电脑，通过设置工具WirelessTool 可以设置开关机。具体见 GPRS 配置工具 WirelessTool 的具体说明。
五、基本功能介绍：
1、电源
仪器内置可充电锂电池，在外部电源断电的情况下，由内置电池供电，外部电源供电的情况下，内置电池不提供电源。仪器由电池供电时，仪器对电池有保护，当电池电量低于GPRS工作电压时，仪器自动关闭GPRS电源，仪器进入省电状态。此时显示面板的信号强度符号消失，GPRS工作指示灯熄灭。重新充电后GPRS重新启动。
2、报警
仪器内置蜂鸣器报警器，当报警功能启动时，数据超过设置值后内置蜂鸣器会启动。
3、记录功能
仪器自带掉电不丢失存储器可以保存4096组数据，记录间隔可以根据自行要求设置。
4、GPRS数据补传功能
内嵌GPRS模块自动保持与服务器的连接，当网络中断时，数据会自动保存，一旦网络恢复，仪器自动补传最近的256条数据。
5、仪器实时时钟
仪器自带硬件实时时钟，保持数据记录的时间准确性。
GPRS温度/温湿度采集器安装方法及注意事项
1、建议购买一张不需要月租费的GSM网络的手机卡（带号码SIM卡），中国移动或联通的均可（最好是GPRS流量包月，5元30M流量/月足够用）。在不通电的情况下，将SIM卡插入SIM卡接口即可。
2、如果是外置传感器，将传感器航空插头与记录仪的航空插口相连（请注意插针与插口的匹配），然后插上电源。
3、用随机附带的RS232通讯线将GPRS温度采集器与系统服务器相连。
4、安装人员用专用配置工具对仪器的时间、上传ID、上传IP、上传间隔等参数进行配置。
5、设定完成后，将GPRS温度采集器固定在需要检测的场所，建议安装在比较隐蔽的保护装置内，接通电源。
选择SIM卡注意以下事项：
a） 只能用GSM网络的手机卡（CDMA卡和3G不能使用）。
b） 手机卡应开通来电显示功能，否则某些功能无法实现。
c） 手机卡不能设置开机密码，否则无法登录成功GSM网络。
d） 要保证这张手机卡有一定的资金余额，用于支付发送短信和登陆GPRS网络时产生的费用。
e） 手机卡在使用前，应先放入手机中设置好短信息中心服务号码。短信息中心服务号码每个地方都不相同，具体可以询问当地的10086或10010。
更多详细内容可以联系驰煌测控技术（上海）有限公司技术人员！
